Как подобрать и рассчитать блок питания для LED ленты.
Как правильно выбрать вторичный источник электропитания для светодиодной (LED) ленты?
Как рассчитать блок питания для LED ленты?
Какие существуют разновидности вторичного источника электропитания для светодиодной ленты?
На все и иные вопросы, касательно блоков питания для LED ленты, вы сможете узнать в этой статье.
Выбираем вторичный источник электропитания светодиодной (LED) ленты.
При выборе стоит заострять внимание на напряжение, потребление мощности, защищенность блока от влаги.
Разберем подробно несколько элементов:
- для чего нужен вторичный источник электропитания;
- конкретика того, что нам нужно осветить и украсить;
- какие бывают типы блоков питания;
- Наглядный пример расчета.
И так приступим.
1) Вопрос: Для чего вообще нужен вторичный источник электроэнергии?
Ответ:
Потому что если саму светодиодную ленту подключить напрямую к розетке, то, скорее всего, ей конец. Основной задачей блока питания является осуществление налаживания подачи напряжения в ленту, чтобы та не сгорела.
Вначале следует обратить наше внимание на светодиодную ленту. Представим, что у нас есть LED лента SMD 3528. Они бывают разными по кол-ву диодов, например:
- 60 диодов на 1 метр с мощностью 4,8 Вт;
- 120 диодов на 1 метр с мощностью 7,2 Вт.
2) Для чего будем использовать LED ленту.
Параметр яркости не всегда важен, т.к. их предназначения бывают разными. SMD 3528 отлично подойдет для декоративной подсветки некоторых элементов кровати, потолка и много другого. Если вам нужна светодиодная лента для более сильного освещения витрин, вывесок и тому подобное, то нужно брать выше. От этого выбора будет зависеть наш блок питания.
3) Разновидности вторичных источников электропитания для светодиодной ленты.
Как только подобрали светодиодную ленту, выбираем 12-и или 24-ех вольтовую систему питания. Как выше было сказано, все зависит от нашей ленты, какая ее требуется мощность на 1 метр.

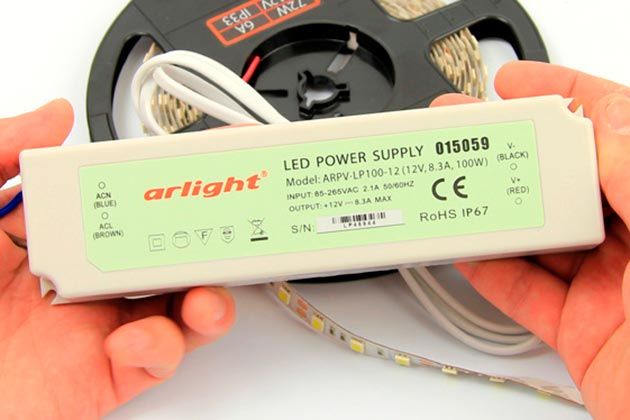

Виды:А) Герметичный блок питания с пластиковым корпусом.
Особенность заключается в отличной защите от влаги, а также превосходную надежность против коротких замыканий и перегрузок. За счет своих малых размеров применяется для подсветки интерьера. Так как такой вторичный источник электропитания обладает ограничением в 75 Вт, то наш выбор должен варьироваться в районе 50 Вт.
Б) Герметичный блок питания в металлическом корпусе.
Чаще всего такой вторичный источник электропитания обладает постоянным напряжением в 24 вольт с мощностью в 200 Вт. Этого хватит на несколько светодиодных лент. Его преимущества:
- работает в любое погодное условие, будь то солнечный жаркий день или морозный \ мокрый вечер, поэтому послужит отличным выбором для вывесок и витрин.
- хорошо защищен от повреждений благодаря алюминиевому корпусу.
Безусловно, не обошлось и недостатками:
- габаритный;
- тяжелый;
- не дешевый.
В) Открытый блок питания.
Главный плюс этого вторичного источника электропитания - это низкая цена. Считается самым популярным, несмотря на значительную габаритность превышающий даже вдвое герметичный блок питания с металлической коробкой.
Г) Сетевой компактный блок питания.
Самый бюджетный и компактный вариант, мощность которого чаще всего не превышает 60 Вт. Этот вторичный источник электропитания отличный выбор для светодиодной ленты длиной не более 5 метров и 12 вольт.
4)Рассмотрим наглядный пример расчета всей системы освещения для последующего монтажа.
К примеру, нам нужно украсить кабину автомобиля светодиодной лентой SMD 3528 с 120-ю диодами на 1 метр , но нам надо 3 м. Мы уже знаем, что на 1 такой метр ленты требуется 7.2 Вт. Нехитрой арифметикой подсчитаем произведение мощности нашей LED ленты на наш требуемый метраж, так же добавляем ей 20 - 30 % (*обязательно нужно учитывать этот параметр, так как во время перегрузки или замыкания вся система накроется медным тазом*).
И так что у нас выходит:
7.2 Вт * 3 м = 21.6 Вт.
21.6 Вт * 1.25 (25 %) = 27 Вт.
То есть нам следует выбрать тот тип блока питания, который обладает нужными параметрами, которй свободно урегулирует электропитание в сети для диодной ленты с мощностью 27 Вт. Отличным выбором послужит сетевой компактный блок питания. Т.к. он компактный, хорошо защищенный и обладает нужной мощностью.
Примечание: Если вам необходимо во время монтажа 2 блока питания для большой системы RGB лент, то требуется приобрести одинаковые по мощности вторичные источники электропитания, соединенные на равномерном расстоянии с самой LED лентой.
Подведем итог.
Ни в коем случае не подсоединяем напрямую к розетке.
Чтобы выбрать подходящий тип проводим расчет мощности светодиодной ленты, а затем со спокойной душой выбираем блок питания, который лучше подходит по стоимости, габаритам и устанавливаем всю систему.
Светодиодная лента - отличная услада для глаз как владельца, так и гостей.
