Почему для электропитания светодиодного оборудования нельзя использовать электронные трансформаторы для галогенных ламп?

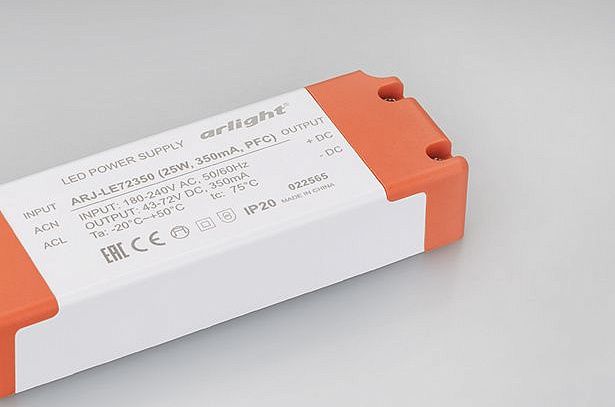

При подборе оборудования для светодиодной подсветки или светодиодного освещения, неизбежно возникает задача выбора блока питания для системы. Специалисты по светодиодному оборудованию всегда предлагают использовать специализированные блоки питания.

У человека, столкнувшегося с этим оборудованием в первый раз, как правило, возникает вполне естественный вопрос – почему нельзя применить электронный трансформатор для галогенных ламп? Он, при одинаковой мощности, имеет меньший размер, меньшую цену, да и выходное напряжение у него тоже 12 вольт.

Те, кто просто хочет получить ответ на этот вопрос, не вникая в подробности, может сразу перейти к выводам в конце статьи.

  Для тех же, кто хочет подробнее разобраться в вопросе – немного теории.

  Для начала хочется отметить, что практически все современные источники питания – это импульсные преобразователи. Принципиальное отличие их от применявшихся ранее аналоговых (или линейных) источников питания заключается в том, что преобразование напряжения в них осуществляется не на частоте питающей электросети (50Гц), а на значительно более высокой частоте (обычно в диапазоне 30000-50000 Гц). Благодаря переходу на такие частоты удалось значительно уменьшить размеры и вес источников питания, а также значительно повысить их КПД, который в современных моделях достигает 95%.

  Чтобы понять различие между полноценным блоком питания и электронным трансформатором, разберемся с их внутренним устройством.
Рассмотрим структурную схему обычного электронного трансформатора для питания галогенных ламп (рис. 1).

Рис.1 Структурная схема электронного трансформатора, предназначенного для питания галогенных ламп.

Переменный ток частотой 50 Гц и напряжением 220 В (Рис.2а) подается на входной выпрямитель, представляющий из себя, как правило, диодный мост. На выходе выпрямителя (Рис.2б) мы получаем импульсы напряжения одной полярности и удвоенной частоты – 100Гц.

Рис.2 Формы напряжения на входе (а) и выходе (б) выпрямителя.

Далее это напряжение подается на каскад, выполненный на ключевых транзисторах, которые при помощи положительной обратной связи введены в режим генерации. Таким образом, на выходе этого каскада формируются высокочастотные импульсы с частотой генерации и амплитудой сетевого напряжения. Очень важно для нашего случая обратить внимание на то, что генерация в подобной схеме возникает не всегда, а только при условии, что нагрузка электронного трансформатора находится в определенных пределах, например, от 30 до 300 Ватт. Кроме того, поскольку питание ключевого каскада осуществляется импульсами с выхода выпрямителя, то высокочастотное колебание генератора оказывается промодулированным импульсами частотой 100 Гц.

  Сформированное таким образом напряжение сложной формы подается на понижающий трансформатор, на выходе которого мы имеем напряжение такой же формы, но величиной, подходящей для питания галогенных ламп. Здесь стоит отметить, что для нити накаливания, которая является источником света в галогенных лампах, не имеет значение формы питающего напряжение. Для ламп накаливания важно только действующее напряжение – т.е. величина напряжения, усредненная за период времени. Когда в характеристиках электронного трансформатора указывается выходное напряжение 12 вольт, то речь идет как раз о действующем напряжении. На рис.3 приведены реальные осциллограммы, снятые на выходе электронного трансформатора.

Рис.3 Осциллограммы на выходе электронного трансформатора, предназначенного для питания галогенных ламп.

Из осциллограммы Рис.3а видно, что импульсы на выходе электронного трансформатора следуют с частотой 55000 Гц, имеют очень крутые фронты и амплитудное значение 17 вольт. По осциллограмме на Рис.3б можно заметить, что почти 20% времени напряжение на выходе электронного трансформатора вообще равно нулю (горизонтальные участки между всплесками напряжения). Что же произойдет, если такое напряжение подать, например, на светодиодную лампу? В любую светодиодную лампу всегда встроен собственный драйвер для обеспечения оптимального режима работы светодиодов. Этот драйвер будет пытаться сгладить скачки напряжения, но гарантировать долгую надежную работу в этом случае невозможно. Что касается светодиодной ленты – то для ее питания вообще требуется постоянное напряжение.

Теперь рассмотрим структурную схему стабилизированного блока питания, используемого совместно со светодиодным оборудованием (рис. 4).

Рис.4 Структурная схема блока питания постоянного тока со стабилизированным выходным напряжением, предназначенного для питания светодиодного оборудования.

Первый блок – уже знакомый нам входной выпрямитель, который не имеет никаких отличий от выпрямителя, рассмотренного нами выше. С его выхода напряжение (см. Рис.2б) подается на сглаживающий фильтр, после которого приобретает форму, показанную сплошной линией на Рис.5.

Рис.5 Форма напряжения на выходе сглаживающего фильтра.

Как видно из рисунка, пульсации на выходе фильтра почти отсутствуют и форма напряжения близка к прямой линии.

Это напряжение подается на силовые транзисторные ключи, к выходу которых, как и в случае с электронным трансформатором, подключен понижающий трансформатор. Отличие заключается в том, что работой ключей управляет специализированная микросхема, в состав которой входит задающий генератор, ШИМ контроллер и различные цепи управления.

  Механизм использования ШИМ (широтно-импульсной модуляции) в блоке питания заключается в том, что меняя ширину коммутирующих импульсов, подаваемых на силовые ключи, можно менять напряжение на выходе блока питания. Благодаря этому, подавая сигнал управления с выхода блока питания на вход контроллера ШИМ, появляется возможность стабилизировать выходное напряжение.

Стабилизация выходного напряжения осуществляется следующим образом. Когда выходное напряжение, под влиянием внешних факторов, повышается, сигнал ошибки передается с выхода блока питания на контроллер ШИМ, ширина импульсов уменьшается, и выходное напряжение снижается, приходя в норму. При понижении выходного напряжения аналогичным образом происходит увеличение ширины коммутирующих импульсов. Благодаря такой работе, выходное напряжение всегда поддерживается в заданном диапазоне.

Поскольку режим работы задающего генератора в данной схеме не зависит от внешних воздействий, а также благодаря цепям стабилизации, выходное напряжение остается постоянным во всем диапазоне допустимой мощности нагрузки, например, от 0 до 100 Вт.

  Кроме того, наличие обратной связи позволило защитить блок питания от выхода из строя. При превышении потребляемой мощности, при повышении выходного напряжения выше критического, а также при коротком замыкании в нагрузке происходит автоматическое выключение блока питания. После устранения причины, вызвавшей срабатывание защиты, блок питания запускается вновь.

  После понижающего трансформатора высокочастотные разнополярные импульсы поступают на выпрямитель, где преобразуются в импульсы одной полярности. Выходной фильтр сглаживает импульсы после выпрямления и превращает их в постоянное напряжение с низким уровнем пульсаций.

  Благодаря рассмотренным мерам стабилизации и фильтрации, нестабильность постоянного напряжение на выходе блока питания обычно не превышает 3% от номинального, а напряжение пульсаций имеет величину не более 0,1 вольта.

  Также немаловажное положительное влияние выходного фильтра - значительное снижение уровня электромагнитных помех, излучаемых блоком питания и в особенности помех, излучаемых проводами, подключенными к его выходу.

Выводы

 Электронные трансформаторы, предназначенные для питания галогенных ламп, использовать для питания светодиодного оборудования нельзя потому, что:

1. Значение 12 вольт, указанное в паспорте электронного трансформатора – это действующее (усредненное) напряжение. Реально в выходном напряжении могут присутствовать короткие импульсы, амплитудой до 40 вольт.

2. Напряжение на выходе электронного трансформатора высокочастотное и невыпрямленное. Оно содержит импульсы разной полярности, как положительной, так и отрицательной.

3. Выходное действующее напряжение электронных трансформаторов нестабильно, зависит от входного напряжения питающей сети, от мощности подключенной нагрузки, от температуры окружающей среды и может лежать в пределах 11-16 вольт.

4. Электронный трансформатор не способен работать при маленькой нагрузке. В его характеристиках обычно указывается нижняя и верхняя граница допустимой мощности нагрузки, например 30-300 ватт.

Первые три пункта неминуемо приведут к преждевременному выходу светодиодного оборудования из строя. В некоторых случаях оборудование может выйти из строя уже при первом включении. Такая поломка не будет являться гарантийным случаем.

При замене галогеновых ламп на светодиодные в уже существующих системах, помимо первых трех пунктов, необходимо учитывать и четвертый. Потребляемая мощность светодиодных ламп в 10 раз меньше мощности галогеновых.

При недостаточной нагрузке электронный трансформатор может не включиться совсем или будет периодически включаться и выключаться. При такой замене ламп в любом случае рекомендуется заменять и источник питания.
