Новая серия светильников MONA

Новая серия светильников MONA
25 Сен 2018

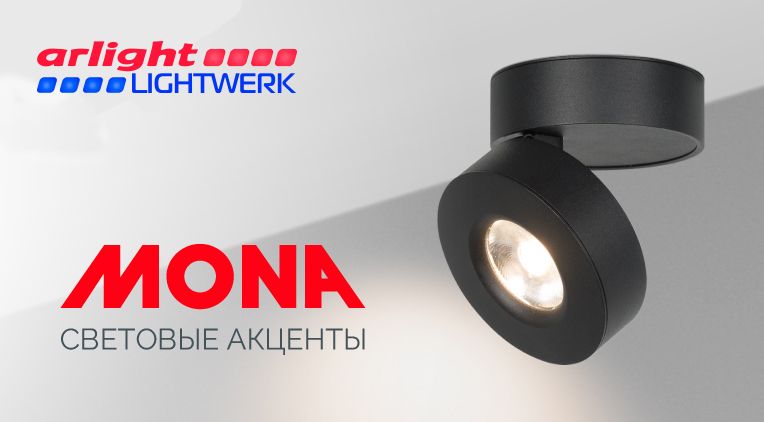

Новинка от производителя Arlight, светильники серии MONA


Данная серия светильников идеально подходит для освещения таких помещений как:

  • торговые залы;

  • витрины;

  • магазины;

  • выставочные стенды;

  • музеи;

  • и решения других задач где необходимо точечное освещение.


Данная серия светильников MONA представлена из трех основных видов:

Все светильники серии MONA оснащены откидным механизмом, что позволяет вращать корпус светильника на 355 градусов и отклонять меняя угол наклона до 90 градусов.
Благодаря такой конструкции мы можем получить точечное освещение в любой нужной нам зоне.


Трековые светильники


  Артикулы для поиска на сайте:
024996
025444
025445
025448
025447
025446



Применение трековых светильников

Рекомендован для акцентного освещения в квартирах, офисах, музеях, магазинах с высокими требованиями к качеству света.

Особенности трековых светильников MONA

  • Трековый светильник устанавливается на трехфазную шину 4TRA.
  • Серия MONA также включает накладные и встраиваемые модели светильников.
  • Корпус имеет откидной механизм с углом 90 градусов и вращается на 355 градусов вокруг своей оси.
  • Узкий угол светового потока (24 градуса) позволяет точно расставить световые акценты.
  • Высокий индекс цветопередачи - CRI >90.
  • Универсальные цвета корпуса ( белый или черный).

Характеристики точечных светильников MONA

  • Напряжение питания сети : АС 220-240 В, 50/60 Гц;
  • Мощность : 12 Вт;
  • Макс. ток, потребляемый от сети АС 230 В : 0,2 А;
  • Угол освещения : 24 градуса;
  • Угол поворота в адаптере : 355 градусов;
  • Угол регулировки наклона : 90 градусов;
  • Световой поток : 800 лм;
  • Индекс цветопередачи, CRI : >90
  • Срок службы : 30 000 часов;
  • Степень защиты : IP40;
  • Рабочая температура окружающей среды : -10...+50 гр. C;
  • Класс защиты от поражения электрическим током : II;
  • Размер светильника, DxHxh : 100x105 мм;
  • Гарантийный срок : 36 месяцев.


Установка и подключение трековых светильников MONA:

  1. Соедините треки между собой, используя коннекторы.
  2. Закрепите треки в месте установки.
  3. На коннекторе питания открутите винт и снимите крышку. подсоедините провода подводящие питания к винтовым клеммам согласно рисунку. Используйте 5-жильный кабель. Обязательно подключите защитное заземление к клемме "GND".
  4. Переведите рычажный фиксатор светильника в положение "открыто" и вращающийся переключатель в положение "OFF". При этом контактные пластины должны убраться внутрь корпуса адаптера.
  5. Вставьте светильник в трек.
  6. Переведите рычажный фиксатор светильника в положение "закрыто". Поверните вращающийся переключатель в нужное положение. Переключатель имеет следующие положения:
    - OFF - выключен;
    - 1 - группа/фаза 1 (L1);
    - 2 - группа/фаза 2 (L2);
    - 3 - группа/фаза 3 (L3);
  7. Подайте питание на трек и проверьте работу светильника.


Накладные светильники MONA-SURFACE


  Артикулы для поиска на сайте:
025443
025442
025441
025440
025439
025438






Применение

Рекомендован для акцентного освещения в квартирах, офисах, музеях, магазинах с высокими требованиями к качеству света.

Особенности накладных светильников MONA

  • Накладной способ установки.
  • Серия MONA также включает накладные и встраиваемые модели светильников.
  • Корпус имеет откидной механизм с углом 90 градусов и вращается на 355 градусов вокруг своей оси.
  • Узкий угол светового потока (24 градуса) позволяет точно расставить световые акценты.
  • Высокий индекс цветопередачи - CRI >90.
  • Универсальные цвета корпуса ( белый или черный).

Характеристики накладных светильников MONA

  • Напряжение питания сети : АС 220-240 В, 50/60 Гц;
  • Мощность : 12 Вт;
  • Макс. ток, потребляемый от сети АС 230 В : 0,2 А;
  • Угол освещения : 24 градуса;
  • Угол поворота в адаптере : 355 градусов;
  • Угол регулировки наклона : 90 градусов;
  • Световой поток : 800 лм;
  • Индекс цветопередачи, CRI : >90
  • Срок службы : 30 000 часов;
  • Степень защиты : IP40;
  • Рабочая температура окружающей среды : -10...+50 гр. C;
  • Класс защиты от поражения электрическим током : II;
  • Размер светильника, DxHxh : 100x71 мм;
  • Гарантийный срок : 36 месяцев.


Установка и подключение накладных светильников MONA:

  1. Отсоедините от корпуса светильника монтажное основание, отвернув его против часовой стрелки.
  2. Пропустите обесточенные провода сети АС 230 В через центральное отверстие основания и закрепите его на поверхности.
  3. Подключите обесточенные провода сети АС 230 В к проводам питания светильника, соблюдая цветовую маркировку:
    коричневый - фаза (L),
    синий - ноль (N),
    желто-зеленый - заземление (PE).
  4. Накрутите светильник на монтажное основание по часовой стрелке.
  5. Включите питание и проверьте работоспособность светильника.

Встраиваемые светильники MONA


  Артикулы для поиска на сайте:
025449
025450
025464




Применение

Рекомендован для акцентного освещения в квартирах, офисах, музеях, магазинах с высокими требованиями к качеству света.

Особенности встраиваемых светильников MONA-BUILT

  • Встраиваемый способ установки..
  • Серия MONA также включает накладные и встраиваемые модели светильников.
  • Корпус имеет откидной механизм с углом 90 градусов и вращается на 355 градусов вокруг своей оси.
  • Узкий угол светового потока (24 градуса) позволяет точно расставить световые акценты.
  • Высокий индекс цветопередачи - CRI >90.
  • Универсальные цвета корпуса ( белый или черный).

Характеристики встраиваемых светильников MONA-BUILT

  • Напряжение питания сети : АС 220-240 В, 50/60 Гц;
  • Мощность : 12 Вт;
  • Макс. ток, потребляемый от сети АС 230 В : 0,2 А;
  • Угол освещения : 24 градуса;
  • Угол поворота в адаптере : 355 градусов;
  • Угол регулировки наклона : 90 градусов;
  • Световой поток : 800 лм;
  • Индекс цветопередачи, CRI : >90
  • Срок службы : 30 000 часов;
  • Степень защиты : IP40;
  • Рабочая температура окружающей среды : -10...+50 гр. C;
  • Класс защиты от поражения электрическим током : II;
  • Размер светильника, DxHxh : 100x77x45 мм;
  • Размер отверстия для установки : 60 мм;
  • Гарантийный срок : 36 месяцев.


Установка и подключение встраиваемых светильников MONA-BUILT:

  1. Вырежьте отверстие в потолке по размерам указанным в таблице параметров для данной модели светильника.
  2. Подключите светильник к выходу драйвера (маркировка "SEC" /  "OUTPUT" / "ВЫХОД" на драйвере) используя соответствующие разъемы.
  3. Подключите обесточенные провода сети АС 230 В к входу драйвера ( маркировка "PRI" / "INPUT" /  "ВХОД" на драйвере).
  4. Отведите скобы держателя вверх и вставьте светильник вместе с драйвером в отверстие.
  5. Включите светильник и проверьте его работоспособность.



Если у вас возникли дополнительные вопросы, вы можете задать их нашим специалистам позвонив по номеру телефона : 8(800) 222-02-34
