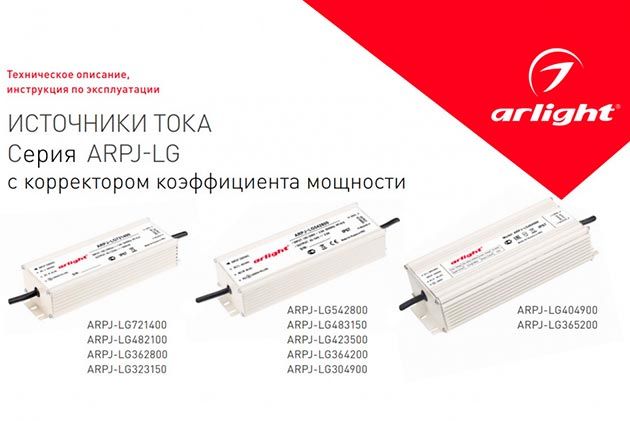

Источники тока серия ARPJ-LG с корректором мощности

Блоки питания ARPJ-LG основные сведения

Блок питания ARPJ-LG предназначен для преобразования переменного напряжения электрической сети в постоянный стабилизированный ток и применяется для питания мощных светодиодов, светодиодных светильников и других устройств, требующих питания фиксированным током.

• Герметичный корпус со степенью защиты IP67 позволяет использовать источник питания для эксплуатации на открытом воздухе под навесом или в помещении.

• Встроенный корректор коэффициента мощности.

• Алюминиевый корпус обеспечивает эффективное естественное охлаждение.

• Высокая стабильность выходного тока.

• Защита от перегрузки и короткого замыкания на выходе.

• Проверка 100% изделий на заводе в условиях максимальной температуры и при максимальной нагрузке.

Основные технические данные

Сравнение моделей блоков питания и характеристики

Установка и подключение

Во избежания поражения электрическим током перед началом работ отключите электропитание.

Все работы должны проводиться только квалифицированным специалистом.

• Извлеките блок питания из упаковки и убедитесь в отсутствии механических повреждения.

• Убедитесь, что выходной ток, мощность и диапазон выходного напряжения источника соответствуют подключаемой нагрузке.

• Закрепите источник питания в месте установки

• Подключите выходные провода источника питания со стороны "OUTPUT" к нагрузке, строго соблюдая полярность: "V+" - красный провод, "V-" черный.

• Подключите входные провода источника питания со стороны "INPUT" к обесточенной электросети, соблюдая маркировку "AC L" (фаза) - коричневый провод, "AC N" (ноль) - синий.

• Подключите желто-зеленый провод, обозначенный символом "заземления" к защитному заземлению.

Проверьте правильность подключения всех проводов. Подача напряжения сети АС 230 В на выходные провода источника тока неминуемо приводит к выходу его из строя.

• Включите электропитание. Допустима небольшая задержка включения источника (до 2 сек.), что является особенностью работы электронной схемы управления и не является дефектом.

• Дайте поработать источнику 20 минут с подключенной нагрузкой, которую вы предполагаете использовать. Источник питания должен находиться в тех же условиях , как и при последующей эксплуатации.

• Проверьте температуру корпуса источника питания. Максимальная температура корпуса блока питания в установившемся режиме не должна превышать +60 С. Если температура корпуса выше, необходимо уменьшить нагрузку, обеспечить лучшую вентиляцию или использовать более мощный блок питания.

• Отключите источник от сети после проверки.

Требования и рекомендации по эксплуатации

Соблюдайте условия эксплуатации оборудования:

Температура окружающего воздуха от -30 до +50 С

Отсутствие в воздухе паров и примесей агрессивных веществ (кислот, щелочей и.т.д)

Для естественной вентиляции обеспечьте свободное пространство вокруг блока питания не менее 20 см. как показано на рисунке ниже. При невозможности обеспечить свободное пространство используйте принудительную вентиляцию.

Не нагружайте блок питания более 80% от его максимальной мощности. Учитывайте что с повышением температуры окружающей среды, максимальная мощность источника питания снижается. ( график на втором рисунке)

Не устанавливайте блок питания вблизи нагревательных приборов или горячих поверхностей.

При использовании в системе нескольких источников питания не устанавливайте их вплотную друг к другу.

Не располагайте источник питания вплотную к нагрузке или на ней.

Не допускайте воздействия прямых солнечных лучей на поверхность источника питания.

Не размещайте источник в местах и нишах, где может скапливаться вода. Нахождение источника в воде ( лужа, тающий снег) вызывает разрушающие электрохимические процессы.

Не соединяйте выходы двух или более источников питания.

При выборе места установки источника предусмотрите возможность обслуживания.

Не устанавливайте блок питания в местах, доступ к которым будет впоследствии невозможен.
