Светодиодная лента что это?
Светодиодные источники света в наше время применяются во множестве различных областей.
Светодиодные источники света имеют большое количество различных типов и благодаря таким заметным достоинствам, как надежность, низкое энергопотребление, длительный срок службы, электробезопасность и компактность, сейчас используются повсеместно. Светодиоды постоянно совершенствуются, увеличивается их светоотдача, надежность, и при этом снижается их стоимость, поэтому они становятся все более популярными. Ну а самым распространенным светодиодным источником света по праву можно назвать светодиодную ленту.

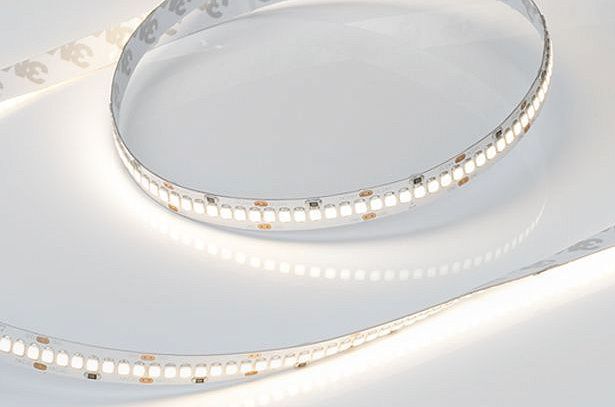

Светодиодная лента представляет собой длинную гибкую печатную плату, на одной стороне которой припаяны светодиоды, а на другой размещена клейкая лента. Светодиодные ленты различаются типом и цветом свечения установленных на плату светодиодов.
Самые распространенные типы светодиодов, используемые в светодиодных лентах -
-
SMD 3528
-
SMD 5060/5050
отличаются они размерами и количеством кристаллов в них: 3,5х2,8 мм и один кристалл у SMD 3528, 5,0х5,5 мм и 3 кристалла у SMD 5060.
По цвету свечения светодиоды могут быть какого-то определенного цвета, т.е. монохромными (одноцветными): белый, красный, зеленый, синий и другие цвета. И многоцветными: RGB – множество цветов и оттенков, получаемых через смешение трех цветов – красного, зеленого и синего.
Отметим, что многоцветные светодиоды производятся только в корпусе SMD 5060/5050, т.к. в них размещается три кристалла разных цветов.
Светодиодные ленты выпускаются в нескольких вариантах защиты, они могут быть:
-
открытыми, для использования в закрытых сухих конструкциях и помещениях,
-
герметичными, которые можно установить на открытом пространстве и подвергать воздействиям пыли и воды.
Наиболее защищенный вариант светодиодной ленты можно установить, даже погрузив в воду.
Светодиодные ленты могут подключаться к управляющим устройствам, таким как диммеры и контроллеры.
Диммеры позволяют регулировать яркость свечения монохромных светодиодных лент.
Контроллеры могут не только регулировать яркость свечения ленты, но и управлять цветом или цветовой температурой, а также воспроизводить определенные динамические эффекты.
Для подключения к контроллерам предназначены такие светодиодные ленты, как RGB, RGBW, MIX.
Благодаря вышеперечисленным свойствам, светодиодную ленту можно использовать для огромного количества различных целей практически в любом месте.
Она применяется для дизайна интерьеров, оформления фасадов зданий, подсветки мебели, рекламных конструкций, аквариумов, бассейнов, тюнинга автомобилей – и это только малая часть из обширного списка областей применения.
Компания Arlight выпускает широкий модельный ряд светодиодных лент высокого качества, предназначенных для различных целей. Рассмотрим наиболее популярные из них.
Светодиодная лента SMD 3528
Светодиодные ленты со светодиодами SMD 3528, монохромные (одноцветные), могут подключаться к диммеру для регулировки яркости.
RT-5000 3528 | открытая 12V/24V | герметичная 12V
Модель | RT-5000 3528 |
Тип светодиодов | SMD 3528 |
Напряжение питания | 12 В, 24 В |
Потребляемая мощность | 4,8 Вт/м |
Плотность расположения светодиодов | 60 шт./м |
Кратность резки | 3 светодиода для 12 В и 6 светодиодов для 24 В |
Защита | открытая IP33, герметичная IP65, IP67 |
Световой поток | 420-480 Лм/м |
RT-5000 2x 3528 | открытая 12V/24V/36V | герметичная 12V/24V
Модель | RT-5000 2x3528 |
Тип светодиодов | SMD 3528 |
Напряжение питания | 12 В, 24 В, 36 В для открытой, 12 В, 24 В для герметичной |
Потребляемая мощность | 9,6 Вт/м |
Плотность расположения светодиодов | 120 шт./м – двойная плотность |
Кратность резки | 3 светодиода для 12 В, 6 светодиодов для 24 В, 10 светодиодов для 36 В |
Защита | открытая IP33; герметичная IP65, IP67 |
Световой поток | 840-960 Лм/м |
RT-5000 2x2 3528 | открытая 24V/36V | герметичная 24V
Модель | RT-5000 2x2 3528 |
Тип светодиодов | SMD 3528 |
Напряжение питания | 24 В, 36 В для открытой, 24 В для герметичной |
Потребляемая мощность | 19,2 Вт/м |
Плотность расположения светодиодов | 240 шт./м – двойная плотность, два ряда |
Кратность резки | 6 светодиодов для 24 В, 5 светодиодов для 36 В |
Защита | открытая IP33; герметичная IP65, IP67 |
Световой поток | 1680-1920 Лм/м |
Светодиодные ленты SMD 5060
Светодиодные ленты со светодиодами SMD 5060, монохромные (одноцветные) или многоцветные – RGB. Монохромные ленты могут подключаться к диммеру для регулировки яркости, RGB лента управляется с помощью RGB контроллера и меняет цвета и оттенки свечения.
RT-5000 5060 | открытая 12V | герметичная 12V
Модель | RT-5000 5060 |
Тип светодиодов | SMD 5060 |
Напряжение питания | 12 В |
Потребляемая мощность | 7,2 Вт/м |
Плотность расположения светодиодов | 30 шт./м |
Кратность резки | 3 светодиода |
Защита | открытая IP33; герметичная IP65 |
Световой поток | 480 - 540 Лм/м |
RT-5000 2x 5060 | открытая 12V/24V/36V | герметичная 12V/24V
Модель | RT-5000 2x 5060 |
Тип светодиодов | SMD 5060 |
Напряжение питания | 12 В, 24 В, 36 В для открытой, 12 В, 24 В для герметичной |
Потребляемая мощность | 14,4 Вт/м |
Плотность расположения светодиодов | 60 шт./м – двойная плотность |
Кратность резки | 3 светодиода для 12 В, 6 светодиодов для 24 В, 10 светодиодов для 36 В |
Защита | открытая IP33; герметичная IP65, IP67 |
Световой поток | 1020 - 1080 Лм/м |
RT-5000 24V 2x2 5060 | открытая 24V/36V
Модель | RT-5000 2x2 5060 |
Тип светодиодов | SMD 5060 |
Напряжение питания | 24 В, 36 В |
Потребляемая мощность | 28,8 Вт/м для двойной плотности, 34,4 Вт/м для повышенной |
Плотность расположения светодиодов | 120 шт./м – двойная плотность, два ряда; 144 шт./м – повышенная плотность, два ряда |
Кратность резки | 3 светодиода для 24 В двойной плотности, 6 светодиодов для 24 В повышенной плотности, 5 светодиодов для 36 В |
Защита | открытая IP33 |
Световой поток | 2040-2160 Лм/м для двойной плотности, 2590 Лм/м для повышенной плотности |
Светодиодные ленты бокового свечения
Светодиодная лента бокового или по-другому торцевого свечения отличается от обычной тем, что светодиоды расположены вдоль плоскости и светят вбок. Она хорошо подходит для установки в узкие пазы, щели и проемы.
RS-5000 335 бокового свечения | открытая 12V
Модель | RT-5000 335 |
Тип светодиодов | SMD 335 |
Напряжение питания | 12 В |
Потребляемая мощность | 4,8 Вт/м |
Плотность расположения светодиодов | 60 шт./м |
Кратность резки | 3 светодиода |
Защита | открытая IP33 |
Световой поток | 180-240 Лм/м |
RS-5000 2x 335 бокового свечения | открытая 12V/24V | герметичная 12V/24V
Модель | RS-5000 2x 335 |
Тип светодиодов | SMD 335 |
Напряжение питания | 12 В, 24 В |
Потребляемая мощность | 9,6 Вт/м |
Плотность расположения светодиодов | 120 шт./м |
Кратность резки | 3 светодиода для 12 В и 6 светодиодов для 24 В |
Защита | открытая IP 33, герметичная IP65 |
Световой поток | 360-480 Лм/м |
Светодиодная лента RGBW
Светодиодная лента RGBW одновременно несет на себе светодиоды двух типов – RGB и белые. Обычная светодиодная лента RGB может светить только холодным белым цветом, который может подойти не к каждой обстановке. Для случаев, когда необходимо свечение разных цветов, но с возможностью включить теплый или дневной белый свет, создана лента RGBW. Она управляется контроллером RGBW.
RT-5000 24V RGB-Warm 2x2 | открытая 24V
Светодиодная лента двухрядная, со светодиодами SMD 5060, RGB + Warm White. Напряжение питания 24 В, светодиоды расположены с двойной плотностью, в два ряда, цвет свечения – RGB + теплый белый.
RT-5000 24V RGB-White 2x2 | открытая 24V
Светодиодная лента двухрядная, со светодиодами SMD 5060, RGB + White. Напряжение питания 24 В, светодиоды расположены с двойной плотностью, в два ряда, цвет свечения – RGB + дневной белый.
Модель | RT-5000 2x2 5060 |
Тип светодиодов | SMD 5060 |
Напряжение питания | 24 В |
Потребляемая мощность | 32 Вт/м |
Плотность расположения светодиодов | 144 шт./м – повышенная плотность, два ряда |
Кратность резки | 6 светодиодов |
Защита | открытая |
Световой поток | 1300 Лм/м |
Светодиодная лента White MIX
Светодиодная лента MIX одновременно несет на себе светодиоды двух типов – холодного и теплого белого свечения. Позволяет выбрать нужную цветовую температуру, например, теплый белый, дневной белый или холодный белый. MIX лента управляется контроллером MIX.
RT-5000 12V White-MIX 2x SMD 5060 | открытая 12V
Модель | RT-5000White-MIX 2x SMD 5060 |
Тип светодиодов | SMD 5060 |
Напряжение питания | 12 В |
Потребляемая мощность | 14,4 Вт/м |
Плотность расположения светодиодов | 60 шт./м – двойная плотность |
Кратность резки | 2 светодиода |
Защита | открытая |
Световой поток | 1020 Лм/м |
RT-5000 12V White-MIX 2x SMD 3528 | открытая 12V
Модель | RT-5000White-MIX 2x SMD 3528 |
Тип светодиодов | SMD 3528 |
Напряжение питания | 12 В |
Потребляемая мощность | 9,6 Вт/м |
Плотность расположения светодиодов | 120 шт./м – двойная плотность |
Кратность резки | 6 светодиодов |
Защита | открытая |
Световой поток | 840 Лм/м |
RT 5000 24V White-MIX 2x2 SMD 3528 | открытая 24V
Модель | RT-5000White-MIX 2x2 SMD 3528 |
Тип светодиодов | SMD 3528 |
Напряжение питания | 24 В |
Потребляемая мощность | 19,2 Вт/м |
Плотность расположения светодиодов | 240 шт./м – двойная плотность, два ряда |
Кратность резки | 6 светодиодов |
Защита | открытая |
Световой поток | 1680 Лм/м |
Следует указать основные правила монтажа и использования светодиодной ленты. Нужно начать с выбора подходящей ленты, он зависит от целей и места использования.
- Место установки светодиодной ленты. Если лента будет использоваться в сухом, непыльном месте, то подойдет открытая светодиодная лента. Но если есть вероятность попадания влаги, пыли и других частиц, то настоятельно рекомендуется использовать герметичную ленту.
- Яркость и мощность светодиодной ленты. Т.к. светодиоды SMD 3528 состоят из одного кристалла, а SMD 5060 из трех, последние почти в три раза ярче. Яркость также зависит от плотности расположения светодиодов на ленте, чем больше светодиодов, тем мощнее и ярче светодиодная лента.
- Цвет светодиодной ленты. В зависимости от целей использования, можно выбрать монохромную ленту, которая будет светить одним определенным цветом, например белым, красным или синим. Можно выбрать многоцветную светодиодную ленту RGB или ленту с изменяющейся цветовой температурой MIX. Для подключения таких лент понадобятся соответствующие контроллеры.
- Блок питания светодиодной ленты должен быть выбран в соответствии с ее напряжением питания – 12 В, 24 В, 36 В и длиной (потребляемой мощностью).
При установке категорически не рекомендуется подключать более 5 метров светодиодной ленты последовательно – начало одной ленты к концу другой, т.к. токопроводящие дорожки не рассчитаны на такое соединение. При подключении более 5 метров, каждый отрезок ленты подключается непосредственно к блоку питания, т.е. параллельно.
Мощные светодиодные ленты рекомендуется устанавливать на поверхности, хорошо рассеивающие тепло. При использовании герметичной ленты места соединений и пайки необходимо тщательно изолировать.
Разрезать светодиодную ленту нужно в определенных местах, в соответствии с кратностью резки выбранной ленты. Нельзя допускать сильных перегибов ленты.
